Produktdetails:
|
|
Herkunftsort: | CHINA |
---|---|
Markenname: | HENGFENGYOU |
Zertifizierung: | ISO IEC CB COC KEMA SNI SABS CCC |
Modellnummer: | GGD |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 1 |
Preis: | 200-20000/piece |
Verpackung Informationen: | Holzetui |
Lieferzeit: | 30 TAGE |
Zahlungsbedingungen: | LC T/T |
Versorgungsmaterial-Fähigkeit: | 5000-teilig/Jahr |
Detailinformationen |
|||
Modellnummer: | GGD | Art: | Metall plattiert |
---|---|---|---|
Bewertete Frequenz: | Wechselstrom 50Hz (60Hz) | Nennstrom (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Besonders angefertigt: | OEM-/ODMauftrag annehmbar | Anwendung: | Kraftübertragung oder Verteilung |
Produkt-Name: | Elektrische kyn28 12 Schaltanlage 11kv | Nennspannung: | 3KV, 7.2KV, 12KV optional |
Willigen Standards ein: | DL/T404, IEC298, GB3906 | ||
Markieren: | Niederspannungsschaltanlage,Niederspannungsmetallplattierte Schaltanlage |
Produkt-Beschreibung

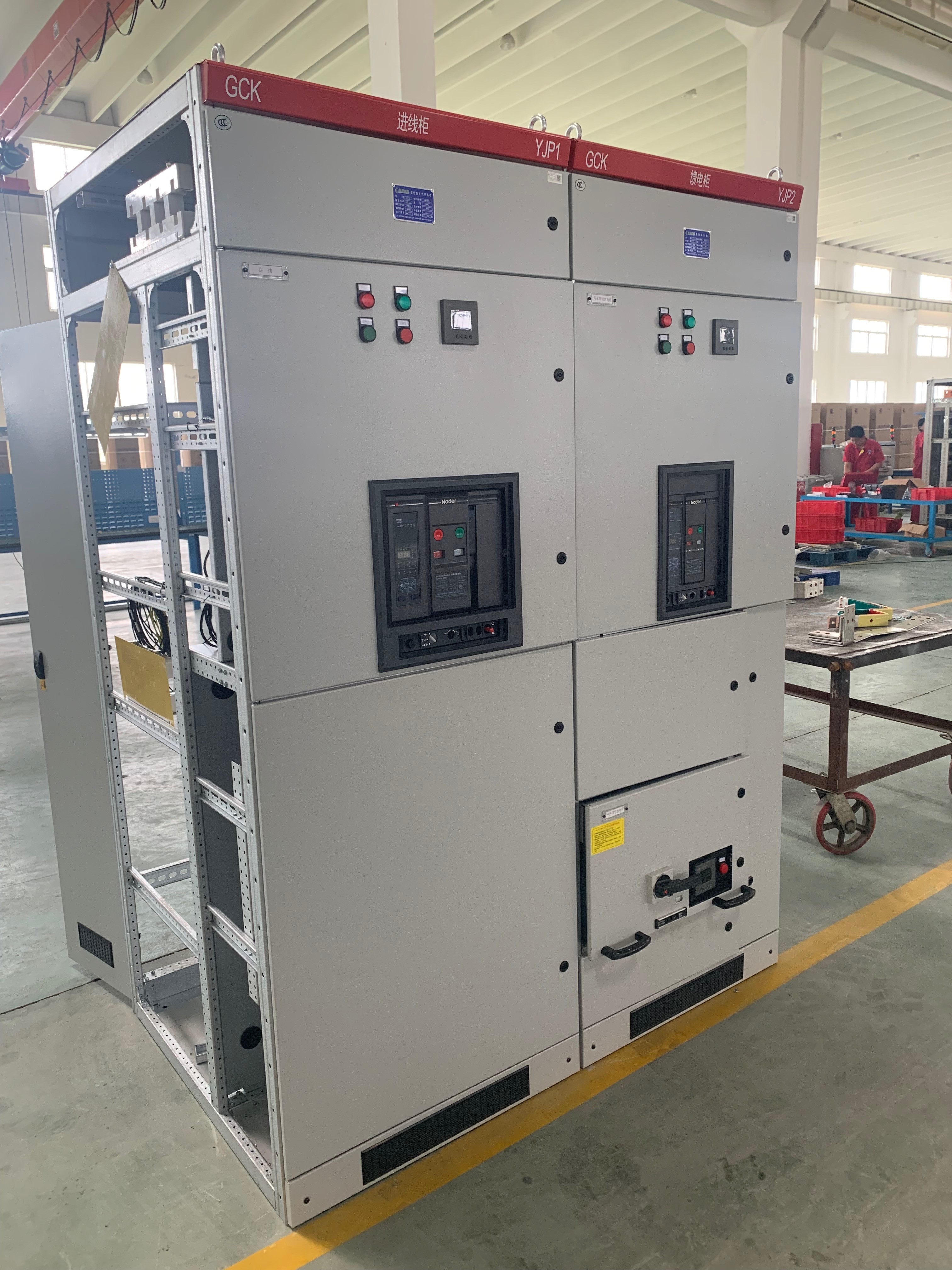

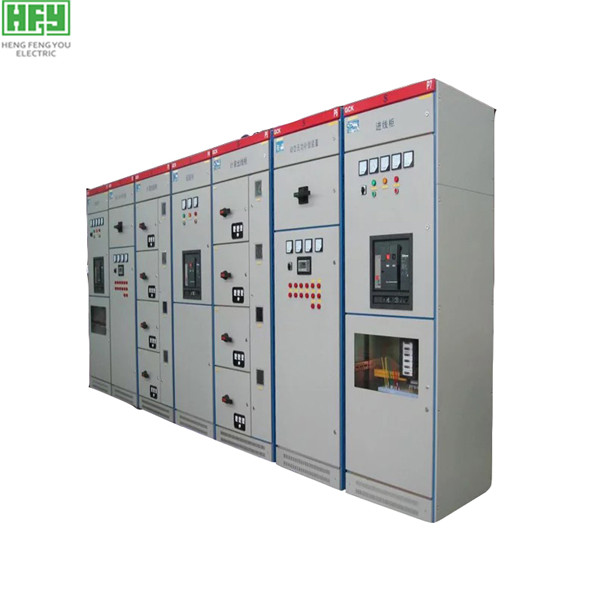

Niederspannungsverteilungs-Machtgremium des Niederspannungsschaltanlagenschaltschrankgenerators mit niedrigem Preis
Produkt-Beschreibung
1. Das Oberteil wird durch teilweises Schweißen von 8MF kalt-bildete Stahl zusammengebaut. Die Entlüftungslöcher, die in E=20mm- und E=100mm-Modulen vereinbart werden, werden beziehungsweise auf dem Rahmen vereinbart, um die Vielseitigkeit der Produktversammlung zu verbessern. Die Platte und die Fachplatte werden von importiertem kaltgewalztem Blatt hergestellt und den Säure-Waschenphosphatierenden elektrostatischen Spray-sicheren Prozess für rostfeste Technologie annehmen, und die Kabinettfarbe wird vom Benutzer spezifiziert. Der Innenraum des Kabinetts wird mit einem Feuerverzinkenprozeß behandelt. Um Belüftung und Wärmeableitung zu erhöhen, werden Entlüftungsbohrungen an der Unterseite und am oberen Teil des Kabinetts zur Verfügung gestellt, und der Maschendraht wird benutzt um die kleinen Tiere zu verhindern. Zum Vorteil des Anhebens wird die obere Ecke des Kabinetts mit einem anhebenden Ring ausgerüstet. In Betracht des Gebrauches von dem Kabelausgang, wird ein knockout Loch an der Unterseite des Kabinetts zur Verfügung gestellt, und ein Hüllenärmel, der die Bedingungen der Bauzeichnungsgröße erfüllt, wird vorbereitet.
2. Der Entwurf des GGD-Kabinetts berücksichtigt völlig die Wärmeableitung während der Operation des Kabinetts. Es gibt die verschiedenen Anzahlen von Wärmeableitungsschlitzen an den oberen und untereren Enden des Kabinetts. Wenn die elektrischen Komponenten im Kabinett erhitzt werden, wird die Wärmeanstiege und durch den oberen Schlitz entladen, und die Kaltluft wird ununterbrochen in das Kabinett durch den unteren Schlitz ergänzt, um das Siegelkabinett herzustellen, um einen natürlichen Luftweg von der Unterseite zum Ende für Wärmeableitung zu bilden.
3. GGD-Kabinett entsprechend den Anforderungen des modernen industrielles Produkt-Designs, unter Verwendung der Methode des goldenen Schnitts, die Kabinettform und die Größe jedes Teils der Abteilung zu entwerfen, die schön und großzügig sind, frisch. Das Scharnier der Schranktür wird mit dem Rahmen angeschlossen, der für Installation und Zerlegung bequem ist. Ein Berg-förmiger Gummistreifen wird im gefalteten Rand der Tür eingebettet. Wenn die Tür geschlossen ist, hat der Einsatz zwischen der Tür und dem Rahmen einen bestimmten Kompressionsanschlag, der die Tür vom Knacken des Kabinetts preven kann und auch den Grad des Schutzes der Tür erhöht. Die Instrumenttür mit elektrischen Komponenten wird an den Rahmen durch viele weiche Kupfermünzen angeschlossen. Das Befestigungsstück und der Rahmen im Kabinett werden von den Rändelschrauben angeschlossen, und das ganze Kabinett setzt eine komplette Erdungsschutzschaltung fest.
4. Der Hauptstromkreis des GGD-Kabinetts ist mit 129 Entwürfen und insgesamt 298 Spezifikationen entworfen (ausschließlich der Funktionsänderungen der Hilfsstromkreise und der Steuerentwürfe und -spezifikationen abgeleitet von der Steuerspannung).
Bewertete Isolierungsspannung | Zu 1000V |
Bewertete Betriebsspannung | Zu 600V |
Bewertete Frequenz | 50 /60 Hz |
Bewertete Auswirkungswiderstandsspannung | 8 KV |
Nennspannung des Hilfsstromkreises | AC380, 220V, DC 220V |
Über Spannungsgrad | III |
Verschmutzungsgrad | 3 |
Nennstrom | 4000A |
Horizontaler Hauptleitungsträgernennstrom | 4000A |
Vertival-Hauptleitungsträgernennstrom |
2000, 1000A |
Anmerkung: Wegen der ununterbrochenen Produktverbesserung, stellten die Maße in dieser Probe sind als nur Referenz zur Verfügung. Bei Bedarf kann unsere Firma entsprechend Benutzeranforderungen entwerfen und produzieren. Treten Sie bitte mit der Firma in der Zeit in Verbindung.
1. Innenhöhe über Meeresspiegel: Maximale Installationshöhe: 2000m
2. Umgebungstemperatur: -5℃~+40℃ und die Durchschnittstemperatur sollten nicht
übersteigen Sie +35℃ in 24h
3. sollte relative Luftfeuchtigkeit 50% nicht bei der maximalen Temperatur +40℃ übersteigen. Höher
relative Luftfeuchtigkeit wird bei der niedrigeren Temperatur erlaubt. Ex. 90% an +20℃. Aber angesichts
der Temperaturwechsel, ist es möglich, dass mäßig produziert zufällig befeuchtet.
4. Kein Feuer, Explosionsgefahr, ernste Verschmutzung, chemische Korrosion und schwere Erschütterung
5. Installationssteigung 5° nicht übersteigen
6. Dieses Produkt ist für den folgenden Temperaturtransportspeicher passend: -25℃ ~+55℃ 24h, in Kürze (nicht mehr als 24 Stunden) nicht mehr als +70℃.
Diese Reihe Produkte mit hohem Ausschaltvermögen, gute dynamische Stabilitäts-, moderne und angemessenestruktur, elektrisches Programm von praktischem, Reihe, starke Vielseitigkeit, verschiedene Entwürfe der Einheitskombination, ein Kabinett enthielten viele Stromkreise, sparen den Bereich, den schönen Auftritt, hochrangige die Schutz-, sichere und zuverlässige, bequemewartung etc.
Es stimmt mit dem Standards IEC439 NEMA ICS2-322 sowie die „kompletten Niederspannung ZBK36001-89 der Schaltvorrichtung der Niederspannung GB7251-87“ nationale Standards und „überein, Art komplette Schaltvorrichtung“ Berufsstandards“ zurückzunehmen
