Produkt-Beschreibung

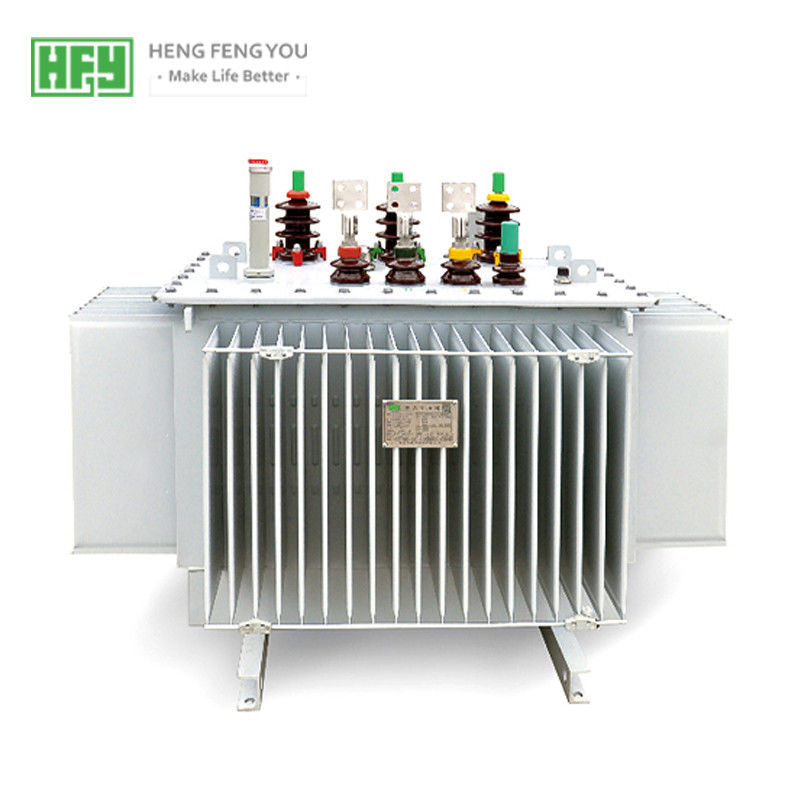

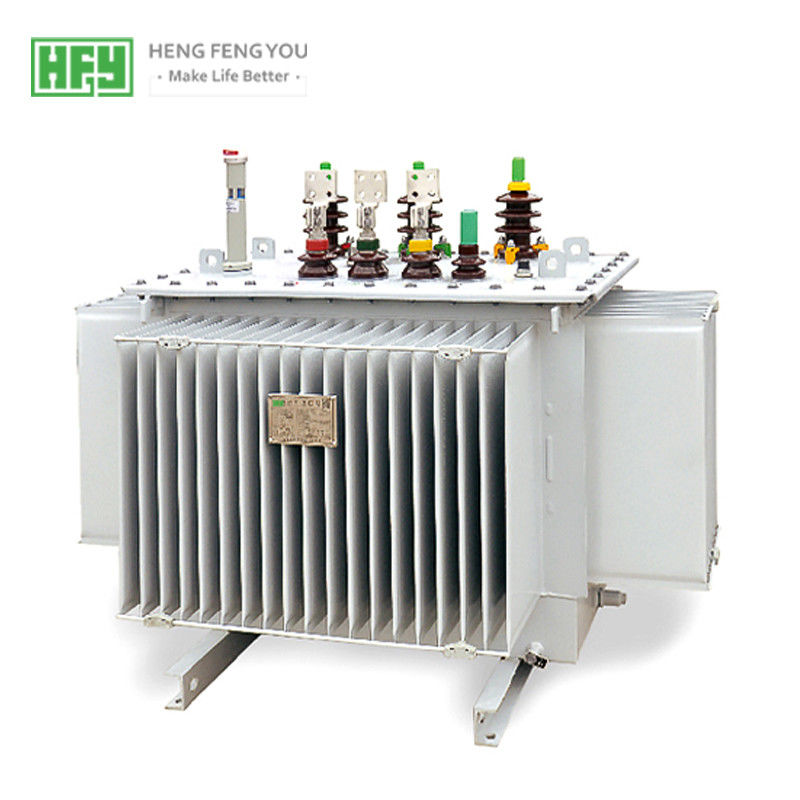

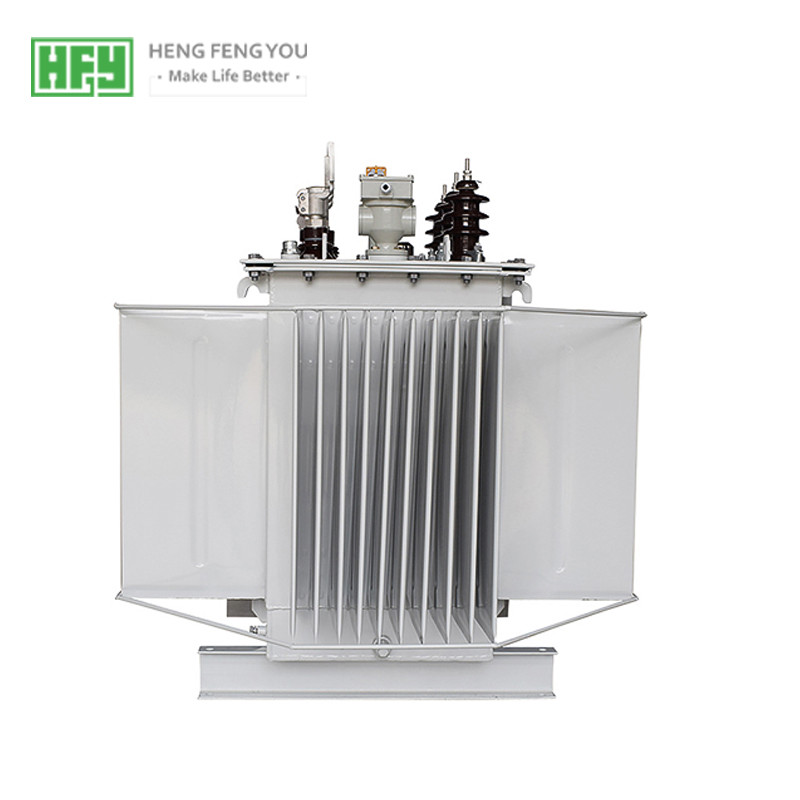

Ölgeschützter Transformator S11,30-2500KVA, 10KV Reihe, 3 phae/volles Siegel-/doppelte Wicklung
Produkt-Eigenschaften:
Unsere Firma kann eine Vielzahl von ölgeschützten Transformatoren mit einer Nennspannung von 35kV oder weniger und einer Kapazität von 12500kVA produzieren oder weniger. Die Vielzahl umfasst Reihe S9, S11 und S13, Reihe S15 von energiesparenden Produkten. Das Produkt ist in den industriellen und Bergbauunternehmen, in der Landwirtschaft, im Zivilbau und in anderen Verteilungsstandorten sowie in Öl, chemische Industrie, mehr Öl, chemischere Substanzen in den Plätzen weitverbreitet.
1. Gute wirtschaftliche Leistung
Die Leerlaufverluste für Produkte der Reihe S11 verringerten 10,3% durchschnittlich, Leerlaufstrom verringerten 22,4% basiert auf Reihe S9.
2. Lange Nutzungsdauer
Transformatorbehälter nimmt hermetische Struktur, Behälter an und Behälterabdeckung kann durch Bolzen angeschlossen werden, oder fest geschweißt worden, tritt das Transformatoröl nicht mit Luft in Verbindung, damit die Nutzungsdauer effektiv verlängern Sie.
3. Hohe Operations-Zuverlässigkeit
Verbessern Sie die relevanten versiegelnden Teile für den Behälter, erhöhen Sie die Zuverlässigkeit und das technische Niveau voranzubringen, um die Zuverlässigkeit der Dichtung sicherzustellen.
4. Kleiner Installations-Bereich
S11-M Reihentransformatorbehälter benutzt den gewölbten Plattenheizkörper. Wenn die Öltemperaturänderungen, die gewölbte Platte thermische Expansion fortfahren, die die Rolle des Ölausdehnungsgefäßes ersetzen kann. der gewölbte Plattenbehälter hat schönen Auftritt, weniger besetztes Gebiet.
Technische Parameter ölgeschützten transforme S13 10kV
Nennkapazität
(KVA) |
Art |
Schaltgruppe |
Nulllast
Verlust (Kilowatt) |
Lastsverlust (Kilowatt) |
Kurzschlusswiderstand
(%) |
| 30 |
S13-30/10 |
Y, yn0 |
0,08 |
0.63/0.6 |
4 |
| 50 |
S13-50/10 |
0,1 |
0.91/0.87 |
| 80 |
S13-80/10 |
0,13 |
1.31/1.25 |
| 100 |
S13-100/10 |
0,15 |
1.58/1.5 |
| 125 |
S13-125/10 |
0,17 |
1.89/1.8 |
| 160 |
S13-160/10 |
0,2 |
2.31/2.2 |
| 200 |
S13-200/10 |
0,24 |
2.73/2.6 |
| 250 |
S13-250/10 |
0,29 |
3.2/3.05 |
| 315 |
S13-315/10 |
0,34 |
3.83/3.65 |
| 400 |
S13-400/10 |
0,41 |
4.52/4.3 |
| 500 |
S13-500/10 |
0,48 |
5.41/5.1 |
| 630 |
S13-630/10 |
0,57 |
6,2 |
4,5 |
| 800 |
S13-800/10 |
0,7 |
7,5 |
| 1000 |
S13-1000/10 |
0,83 |
10,3 |
| 1250 |
S13-1250/10 |
0,97 |
12 |
| 1600 |
S13-1600/10 |
1,17 |
14,5 |
Material
Sauerstofffreie kupferne Linien der niedrigeren Widerstandskraft, die glatter und nach Reihe der zusätzlichen Oberflächenbehandlung Grat-frei werden, also des Lastsverlustes unseres Transformators ist niedriger und die elektrische Leistung ist besser.
Hochwertige Silikonstahlplatten, die vom niedrigeren Einheitsverlust sind und der Nulllast der Transformatoren ist niedriger.
Hochwertige hölzerne lamellierende Isolierungsstücke, die sich nicht sogar unter Einfluss des Kurzschlusses aufspalten oder sich bewegen.
Der gänzlich filtrierte ölhaltige Transformator weniger Wasser, Gas und Verunreinigungen, das unsere Transformatoren herstellt, funktionieren besser.
Hochwertige Gummidichtmasse, die die Transformatoren verhindern kann, Altern oder Durchsickern zu bilden.
·Betriebsbedingungen
1. Die maximale Umgebungstemperatur übersteigt ℃ nicht 40, und das Minimum soll nicht unten - ℃ 25;
2. Die Höhe übersteigt nicht 1000m. Wenn spezielle kundengebundene Transformatoren und Schwachstromkomponenten benutzt werden, kann die Höhe 4000m erreichen;
3. Die vertikale Neigung ist nicht mehr ° als 5 und keine heftige Erschütterung und Auswirkung;
4. Die Luftfeuchtigkeit ist nicht mehr als 90% (+ ℃ 25);
5. Kein Gas und leitfähiger Staub, die ernsthaft die Isolierung des Transformators, keiner Explosionsgefahr und der Korrosion der elektrischen Komponenten beeinflussen;
6. Windgeschwindigkeit im Freien übersteigt nicht 35m/S.
7. Wenn Betriebsbedingungen über dem oben genannten, besonders kundengebundenen Produkt hinaus verfügbar ist.
Werkstatt
Erdung von Transofrmer-Anwendung:
Der Erdungstransformator wird benutzt, um einen Weg zu einem unbegründeden System zum Beispiel zur Verfügung zu stellen oder, wenn die Systemneutrale person nicht aus irgendeinem Grund verfügbar ist, wenn ein System das angeschlossene Delta ist. Er stellt einen niedrigen Widerstandweg zur neutralen Person zur Verfügung und begrenzt auch die vorübergehende Überspannung, wenn die Grundstörungen im System auftreten. Die Erdung des Systems kann folgendermaßen erfolgt sein
Delta-Stern, der Transformator erdet
In einem Kasten des Deltasternes Transformator erdend, wird die Deltaseite geschlossen, um einen Weg für Nullreihenfolgenstrom zur Verfügung zu stellen. Die Sternwicklung muss von der gleichen Nennspannung wie der Stromkreis sein, der geerdet werden soll, während die Deltanennspannung beschlossen werden kann, um jeder Standardspannungspegel zu sein.
