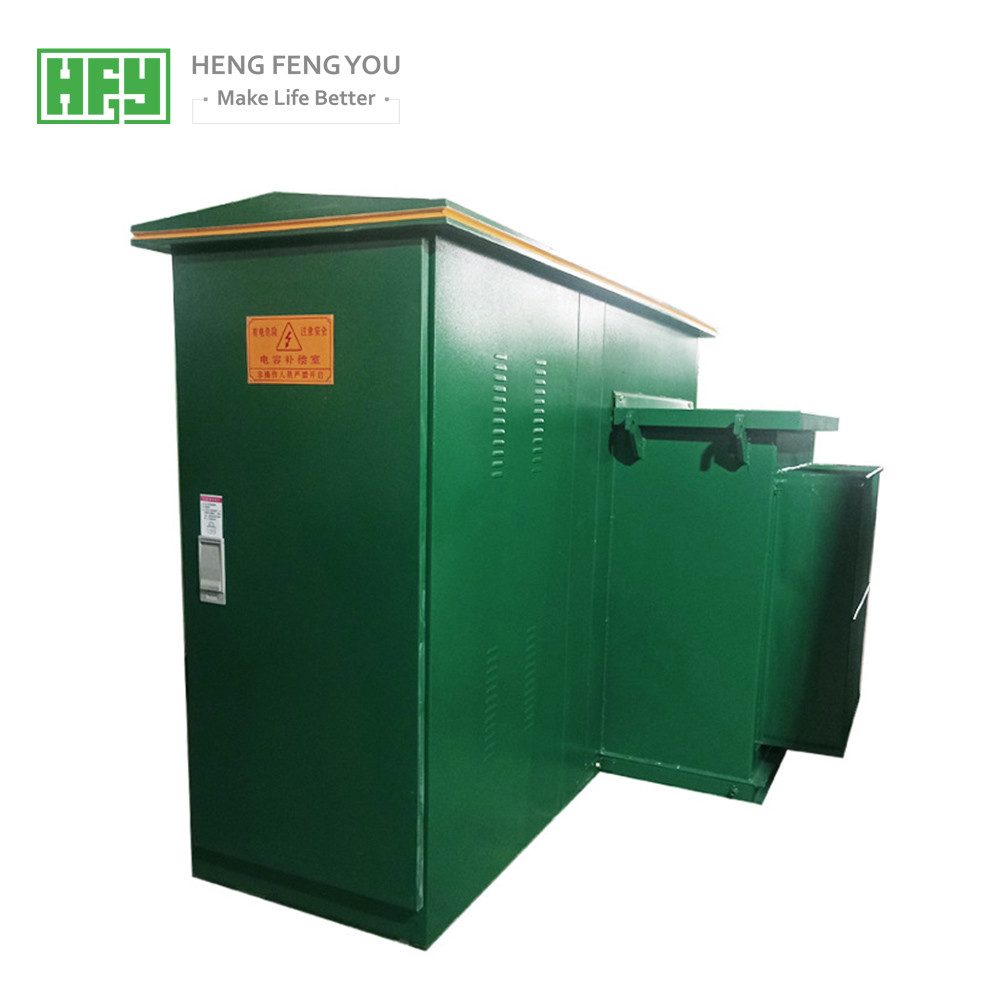

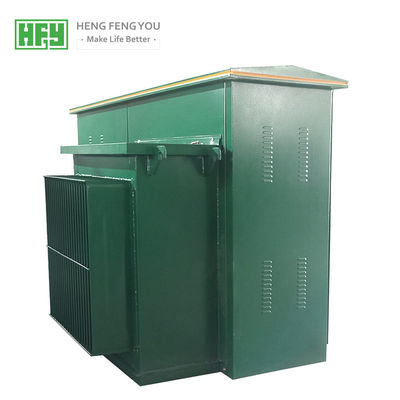

China-Hersteller Zgs11-500kVA des vorinstallierte kastenähnliche Nebenstellen-modularen Satzes 10kv Nebenstelle der im Freien 100kVA

China-Hersteller Zgs11-500kVA des vorinstallierte kastenähnliche Nebenstellen-modularen Satzes 10kv Nebenstelle der im Freien 100kVA

ZGS-Reihennebenstelle ist amerikanische kombinierte Nebenstelle mit Funktion der Hochspannungssteuerung, Umwandlung und Verteilung zu schützen, anzutreiben. Normalerweise verwendet im städtischen und ländlichen Machtverteilersystem. Der Hochspannungslastsschalter und die Hochspannungssicherung dieses Produktes sind in das Öl des Transformators, mit der Struktur zwei installiert: im gleichen Fall mit dem Transformator und im unterschiedlichen Fall mit Transformator. Er kann in den hohen Gebäuden verwendet werden und in den städtischen und ländlichen Gebieten, in den Wohngemeinschaften, in den High-Techen Fabriken der Entwicklungsregions-, kleiner und mittlerergröße, in Bergbaubereichen, in den Ölfeldern, in den vorübergehenden Baustellen und in anderen Voraussetzungen errichten


Gebrauchszustand

1. Die maximale Umgebungstemperatur übersteigt nicht 45℃, und das Minimum übersteigt nicht - 45℃;

2. Die Höhe übersteigt nicht 1000m. Wenn spezielle kundengebundene Transformatoren und Schwachstromkomponenten benutzt werden, kann die Höhe 4000m erreichen;

3. Es wird in einen Platz mit einer vertikalen Neigung von nicht mehr als 5°and keine schwere Erschütterung oder Auswirkung gelegt;

4. Die Luftfeuchtigkeit ist nicht mehr als 90% (+ 25℃);

5. Gasplatz ohne Leitstaub, Explosionsgefahr, Korrosionsmetall und elektrische Komponenten;

6. Windgeschwindigkeit im Freien übersteigt nicht 35m/s.

7. Wenn über normalen Gebrauchsumweltzuständen überstiegen werden, kann der Kunde es mit unserer Firma besonders anfertigen.

Struktureigenschaft

1. Das Kastenoberteil ist entsprechend der tatsächlichen Situation mit Bezug auf fremde neue Technologie entworfen, und es hat die Eigenschaften von Festigkeit, Wärmedämmung und Belüftung, stabile Leistung, Korrosionsverhütung, Staubverhinderung, wasserdichte, kleine Tierverhinderung, schöner Auftritt, etc. Es gibt viele Wahlen von Oberteilmaterialien, wie Stahlplatte, zusammengesetzter Platte, Edelstahlplatte, Zementplatte, etc.

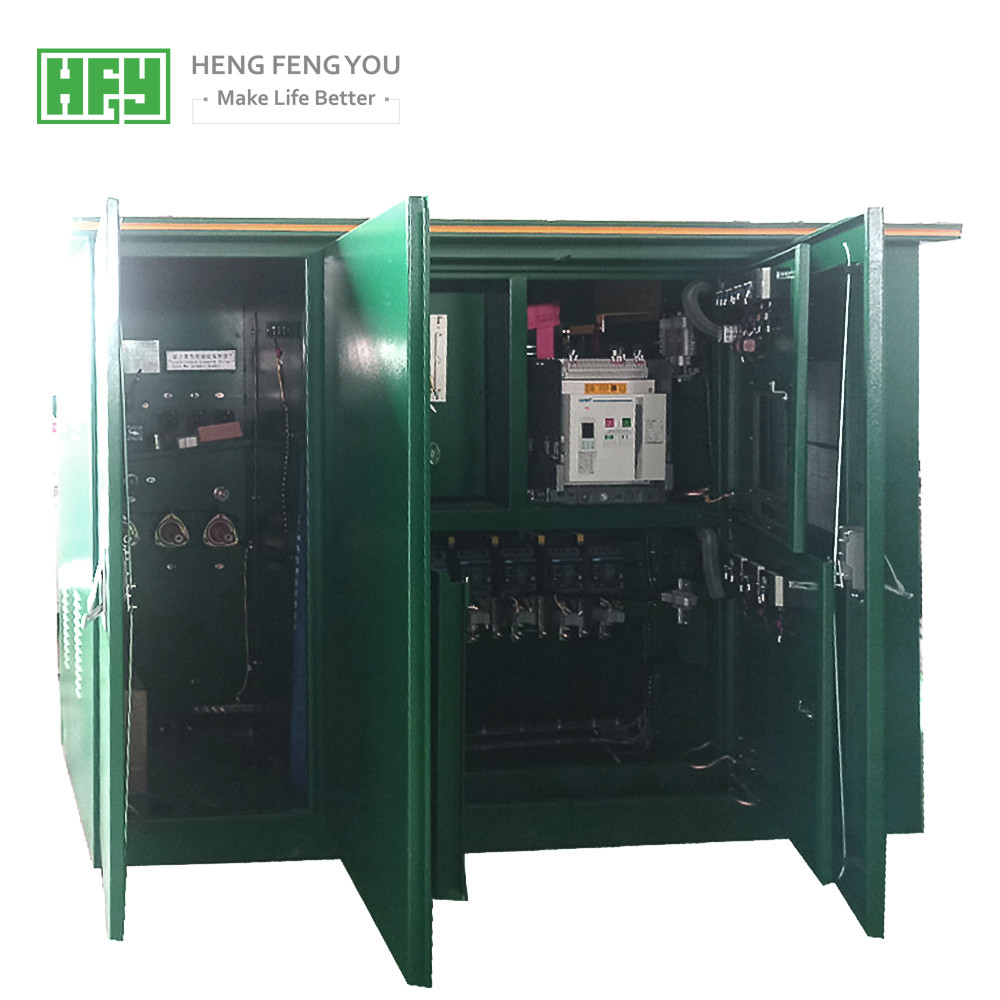

2. Es gibt Hochspannungsschaltanlage wie xgn15, hxgn17 oder kyn28a und andere Ausrüstung im Hochspannungsraum für ankommende Hochspannungslinie, Hochspannungsmessen und gehende Hochspannungsleitung. Die Hochspannungsseite kann mit Ringnetzstromversorgung, Terminalstromversorgung, Doppelstromversorgung und anderen Stromversorgungsmodi vereinbart werden, und Hochspannungsmeßelemente können auch installiert sein, um die Bedingungen des Hochspannungsmessens zu erfüllen. Der Haupt- Schalter ist im Allgemeinen Lastsschalter oder Vakuum-Leistungsschalter, mit kompakter und angemessener Struktur und perfekter Anti-misoperation Funktion.

3. Es gibt Schwachstromschaltanlage wie GGD, GCS oder MNS und andere Ausrüstung im Schwachstromraum für ankommende Schwachstromlinie, reagierenden Ausgleich und gehende Schwachstromleitung. Die Schwachstromseite nimmt die Gremiumsart oder Kabinett die angebrachte Struktur an, um den Stromversorgungsentwurf zu bilden, der vom Benutzer gefordert wird, der die Netzverteilung, die Lichtverteilung, den reagierenden Ausgleich, elektrische das Energiemessen und andere Funktionen treffen kann. Der Hauptschalter nimmt im Allgemeinen den Universalleistungsschalter oder den intelligenten Leistungsschalter an, der in der Installation und in einfachem in Kraft flexibel ist.

4. Der Transformator im Transformatorraum kann den völlig ölgeschützten Siegeltransformator oder trocken-artigen Transformator benutzen. Der ölgeschützte Transformator kann S9, S11, S13 oder SH15 sein, und der trocken-artige Transformator kann scb10, scb11, SGB10 oder scbh15 sein. Entsprechend dem tatsächlichen Bedarf von Kunden, kann er frei konfiguriert sein, der die Vorteile von mehr Selektivität und von Flexibilität hat.

5. Die Abdeckung des Kastens ist mit Doppelschichtstruktur entworfen, und die Zwischenlage wird mit Schaumstoffen gefüllt, die gute Wärmedämmungsfunktion hat. Der Transformatorraum wird mit Antikondensation und automatische Temperaturüberwachungsüberwachung, Heizung und abkühlende Geräte ausgerüstet. Ein staubgeschütztes Gerät wird auf der Position des Türblattes und der Jalousie außerhalb der Seitenplatte vereinbart.
